“十五五”规划纲要提出，培育壮大新兴产业和未来产业。目前我国一批前沿领域正迎来加速突破、集群发展的关键阶段。涵盖了LCD、OLED、全息显示等多种技术路线的新型显示，是我国重要的新兴产业之一，广泛应用于智能手机、电脑、电视、可穿戴设备中。屏幕方寸之间，在我们眼前打开了怎样的新视界？
小灯珠集成多颗芯片 难度远超米上刻字

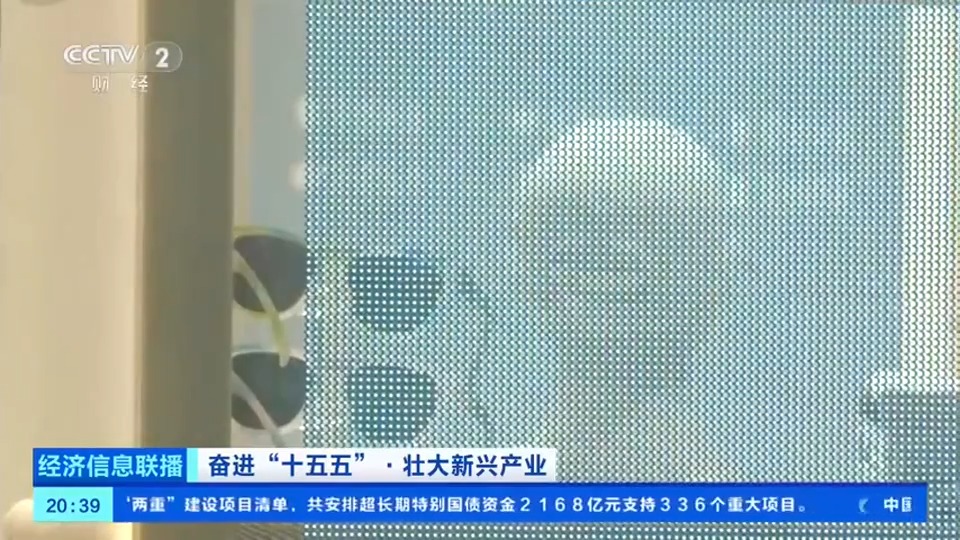

总台央视记者 宁坤：如今，大家对身边各式各样的LED屏早已不再陌生，但像这样一块全息隐形屏，您见过吗？它安装在商场的一家店铺玻璃外墙上，主要用于广告视频的展示。这面6米宽的屏幕，实际上是由近118万颗小灯珠组成。透过屏幕上的画面，店铺内外也可以互相看到对面的场景。
这是由广东深圳的一家企业在全球首创的一种大面积、无拼接结构的透明LED显示屏。一颗颗小灯珠按合适间距串成网状的面板，具备裸眼AR视效、高亮、高对比度的特性。
深圳市美矽微视觉市场营销总监 胡轩德：这块屏幕上显示灯珠之间的间距是3.91毫米，感官透明度测试达到了92%到97%，应用在商业空间当中，既有一个高清高亮的显示画面，同时又不遮挡从外往里的采光。

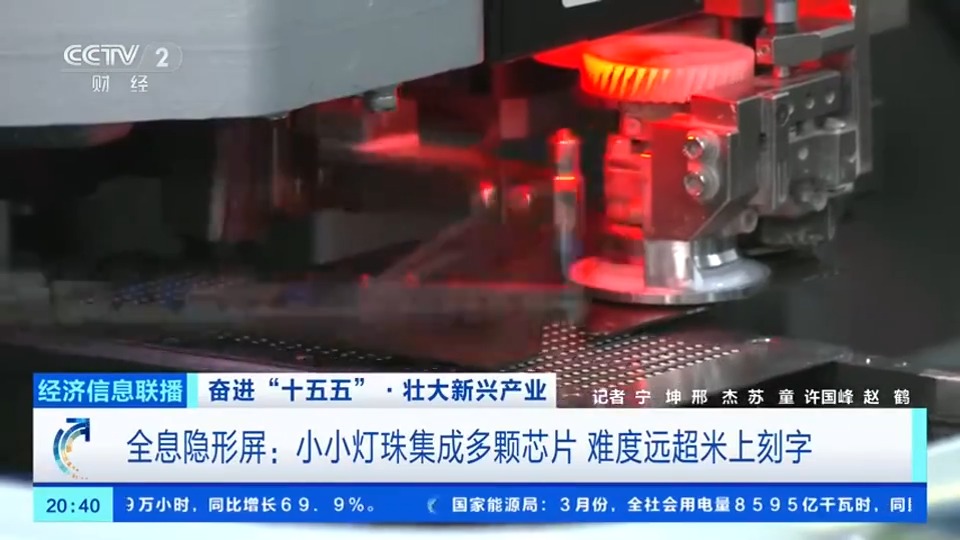

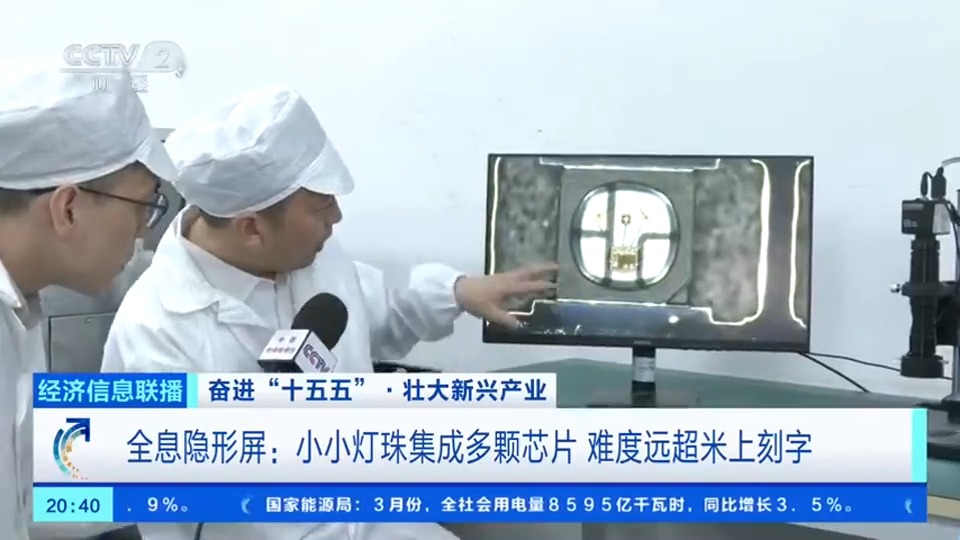

而这一技术的关键，就藏在一颗颗看似简单的小灯珠里。显微镜放大100倍后能看到，小小一颗灯珠内竟能集成4到5颗用于控制和发光的芯片。
深圳市美矽微视觉总经理陈都说，他们只用了3年多时间，就把这一产品的销售额做到了4亿元左右，每年增长幅度在35%到40%。新产品也吸引了很多全球买家，国际订单占比能达到六七成。

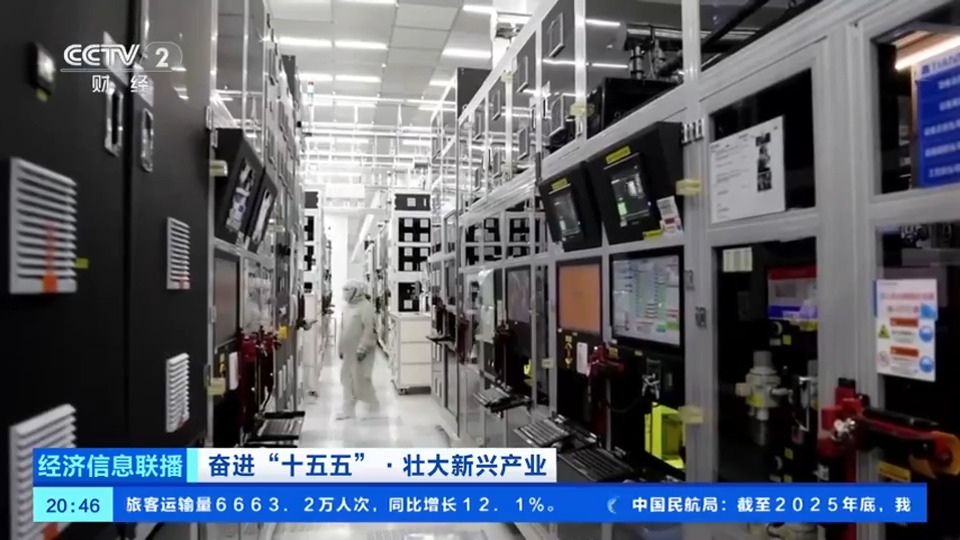

市场同样在快速增长的，还有专门用于AR/VR眼镜等智能穿戴设备的微型显示屏。在安徽合肥，全球首条专注于12英寸晶圆的硅基OLED微型显示器件生产线，正在忙碌运转当中。一块12英寸的晶圆，可以切割出百余块拇指大小的高分辨率微显示屏。

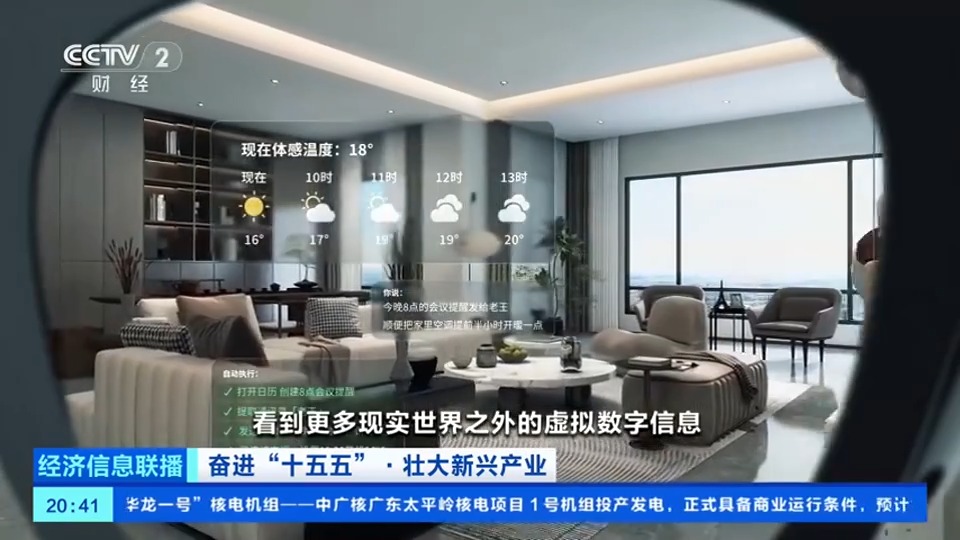

视涯科技市场总监 何逸：可以说是给我们未来的数字生活，增加了一层叫“数字视网膜”，看到更多现实世界之外的虚拟数字信息。
目前，这一企业研发的多种不同尺寸的微显示屏幕，都已达到量产水平。而全球同一领域能面向消费市场大批量出货的企业，只有两家。
我国新型显示产业聚链成势 总产值突破8000亿元
除了各类新奇特的产品，目前国内用于消费电子、商业显示等领域的多种新型显示技术，也逐步进入了集中放量的关键阶段，大投资、新项目接连落地。规模化效应带动下，新型显示正聚链成势。

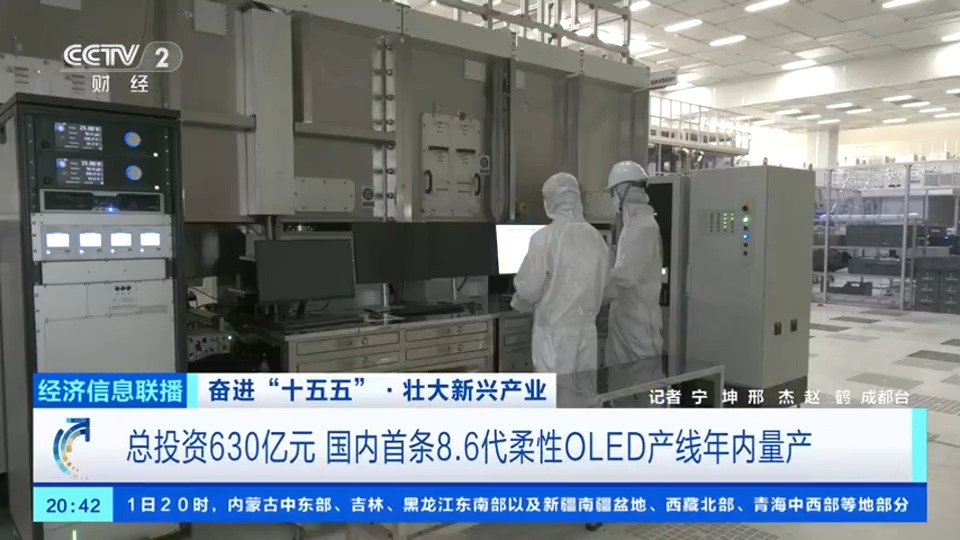

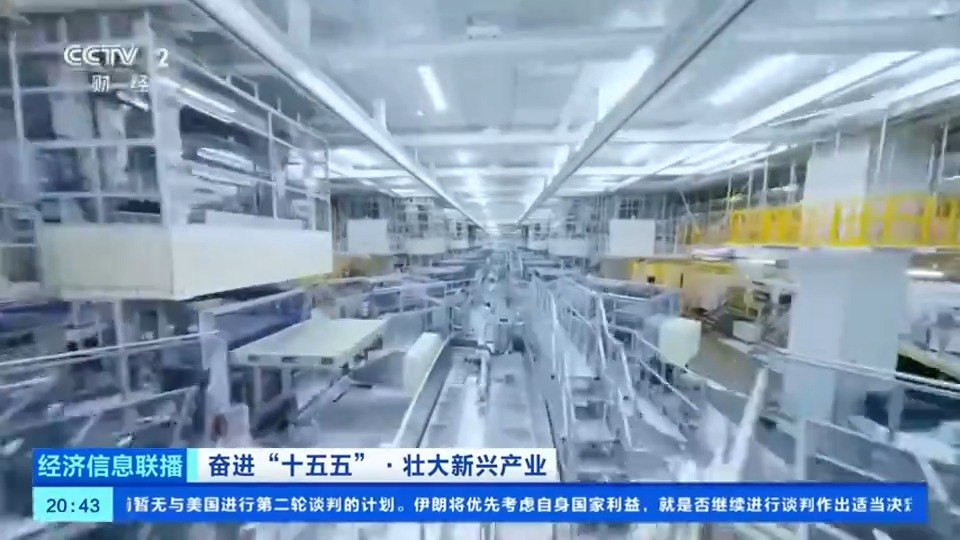

总台央视记者宁坤：位于四川成都的国内首条8.6代柔性OLED生产线。走进生产车间，我们看到大部分的设备目前已经就位，进入到样品的试产阶段。我也了解到，就在今年年内，这里将迎来正式全面量产。
据了解，这条智能化新产线设计产能可以达到每月3.2万片玻璃基板。相比当前主流的6代线，更适合中尺寸面板的切割。
京东方高级副总裁 陈建军：8.6代线基板大小是6代线的2.1倍，很多笔记本屏幕大小在14到16英寸，8.6代线的切割效率就比我们6代线高10%左右，能有效降低单片的加工成本和整体成本。

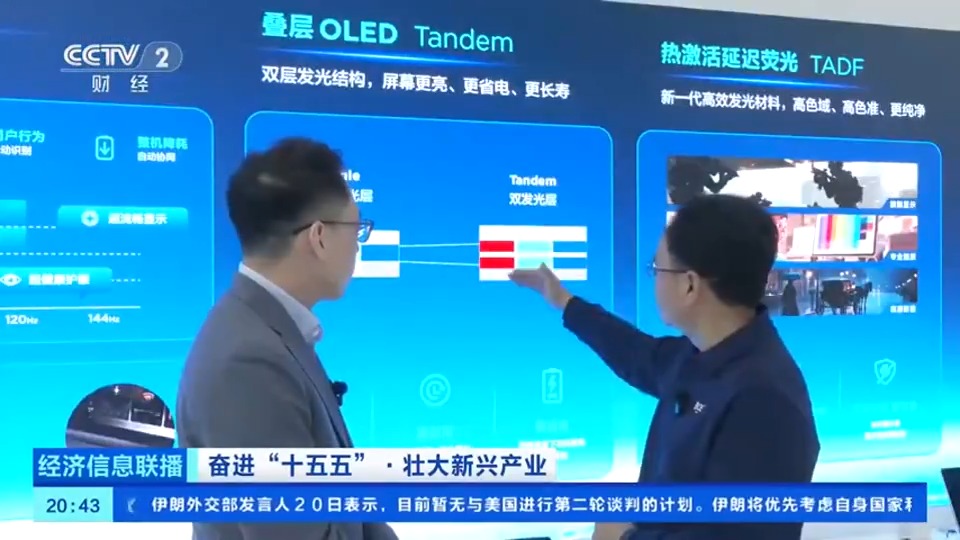

陈建军说，目前柔性OLED屏更多用于手机等小屏设备。未来更多中高端笔记本和平板也能用上柔性OLED面板，带来更好视觉效果。这一新项目已是他们在川渝地区投资建设的第4条AMOLED产线。
就在距离这一项目3公里左右的地方，另一家新型显示企业投资30亿元建设的产线，今年产能也进入快速爬坡阶段。企业研发的全球首款270英寸8K TFT基Micro-LED屏，是由800片小屏幕拼接而成，相比现有LED屏拼缝小、功耗低、不发烫，应用场景能覆盖不同尺寸的需求。
辰显光电总经理 黄秀颀：传统技术因为要用背面的IC（芯片）去控制前面的像素，所以传统LED驱动IC（芯片）的颗数就特别多。如果同比过去产品的话，功耗可以同比降20%到30%。

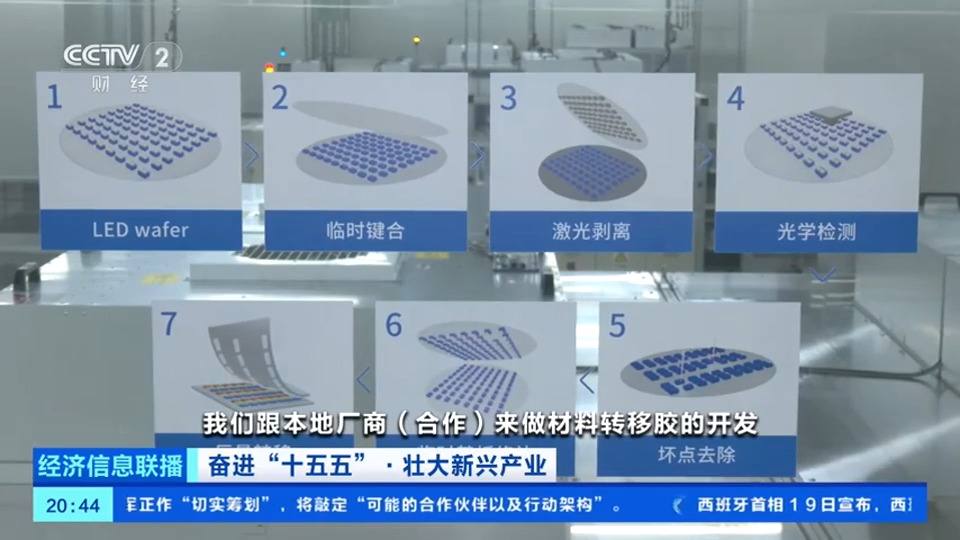

黄秀颀说，过去7年他们研发了一种名为“巨量转移”的技术，可以把晶圆上培育的几百万、上千万颗LED芯片一次性批量转移到背板上。

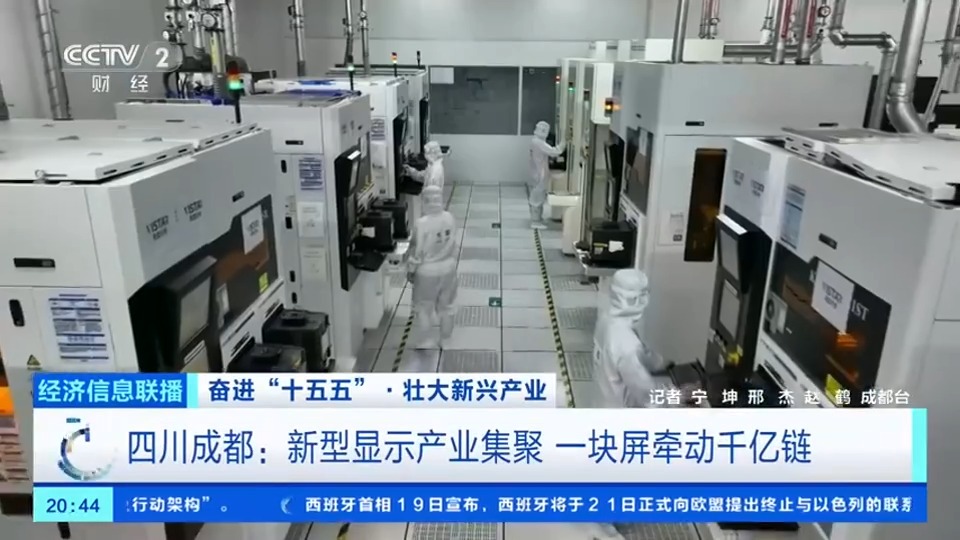

目前，成都当地已构建起材料设备、显示面板、终端应用的全链条体系。2025年，成都新型显示产业规模突破千亿元大关。
放眼全国，多地新型显示产业也正在聚链成势、快速崛起，已形成珠三角、长三角、中西部和环京地区等四大集聚区。2025年我国新型显示产业总产值突破8000亿元，全球市场占比提升至54%。
